精确测量距离与角度的操作步骤

测量是专业版最高频的功能（免费版受文件使能限制，见测量按钮为什么是灰的）。操作流程按官方帮助中心整理如下。

操作步骤

1. 点「测量」工具，或走菜单「工具 > 测量」。
2. 在测量窗格里先做两件准备：

• 选选择过滤器：面、边、顶点、孔这些实体类别按需勾选；不选过滤器时所有实体都可选，但容易误选。
• 设单位：毫米/英寸随项目要求切换。

1. 在图形区点选实体——即将被选中的实体会以红色高亮提示，确认再点。

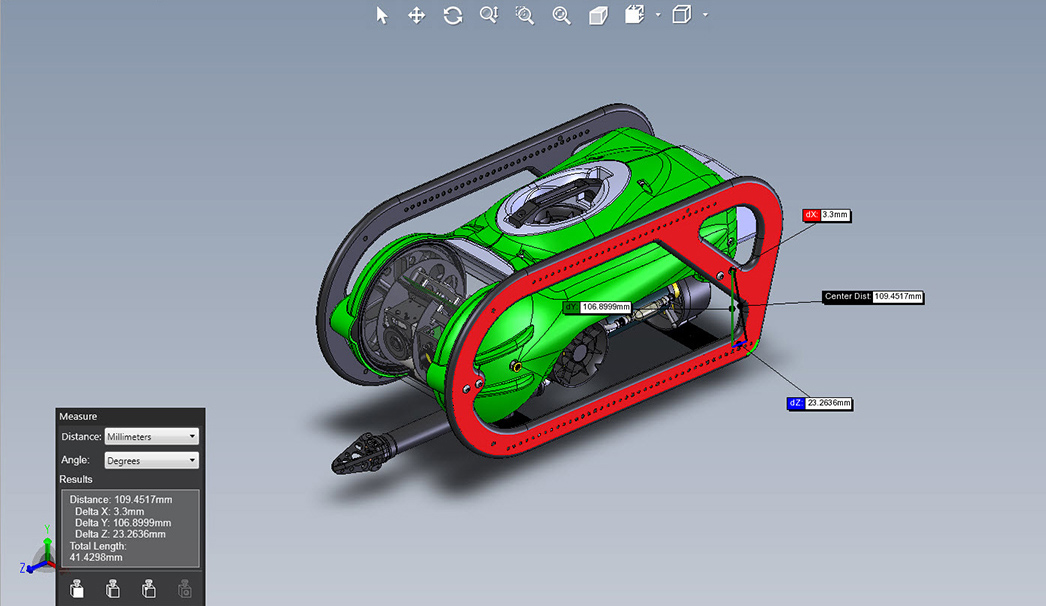

2. 结果以标注框（callout）形式直接显示在图形区，包含测量类型、数值和单位。
3. 结束测量：再点一次测量工具、点「选择」、或直接按 Esc，标注随工具释放而消失。

组合测量的灵活性

实体选择顺序不限，不同组合对应不同结果：边到边测距离或角度、边到面测垂直距离、点到点测空间直线距离。多测几次同一组合，标注框里会同时给出增量（Delta X/Y/Z）与总长，判断干涉间隙时特别有用。

两个提醒

• 测量结果不保存——释放工具就消失，需要留证的话用批注文字把数值写在图上。
• 爆炸状态下测量照常可用：拉开装配体后测间隙更顺手（见装配体爆炸视图怎么展开与收回）。
